光學投影儀的工作原理？
時間:2016-01-11 02:43:59 來源:本站 作者:admin
點擊:次
（1）光學投影儀自準直原理：所謂自準直原理，在物鏡的焦點F發出的光束經物鏡折射后，成平行光軸的光束。當光束遇到垂直于光軸的平面反射鏡后，光線均按原路反射回來，經物鏡后，仍會聚在焦點F上，即F點和它的像F完全重合。f為物鏡焦距。

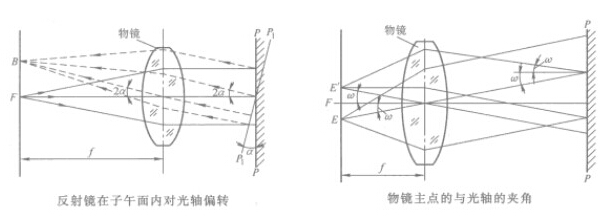

（2）光學投影儀平面反射鏡在子午面內對光軸偏轉Ol角，根據反射定律，設平面反射鏡反射的光束偏轉2a角。這時自準儀相對于物點在焦平面內產生了偏移，偏移量大小為BF=ftan2a
（3）在物鏡焦平面內任一點E發出的光束，經物鏡后成為與光軸成∞角的平行光速，60角是E點和物鏡主點的連續與光軸的夾角。當遇到嚴格垂直于光軸的平面反射鏡PP后，根據反射定律，光線以反射角60返回，經物鏡后會聚在焦平面上的E’點，E’點就是E點的像，對光軸互相對稱。設物鏡焦距為f
